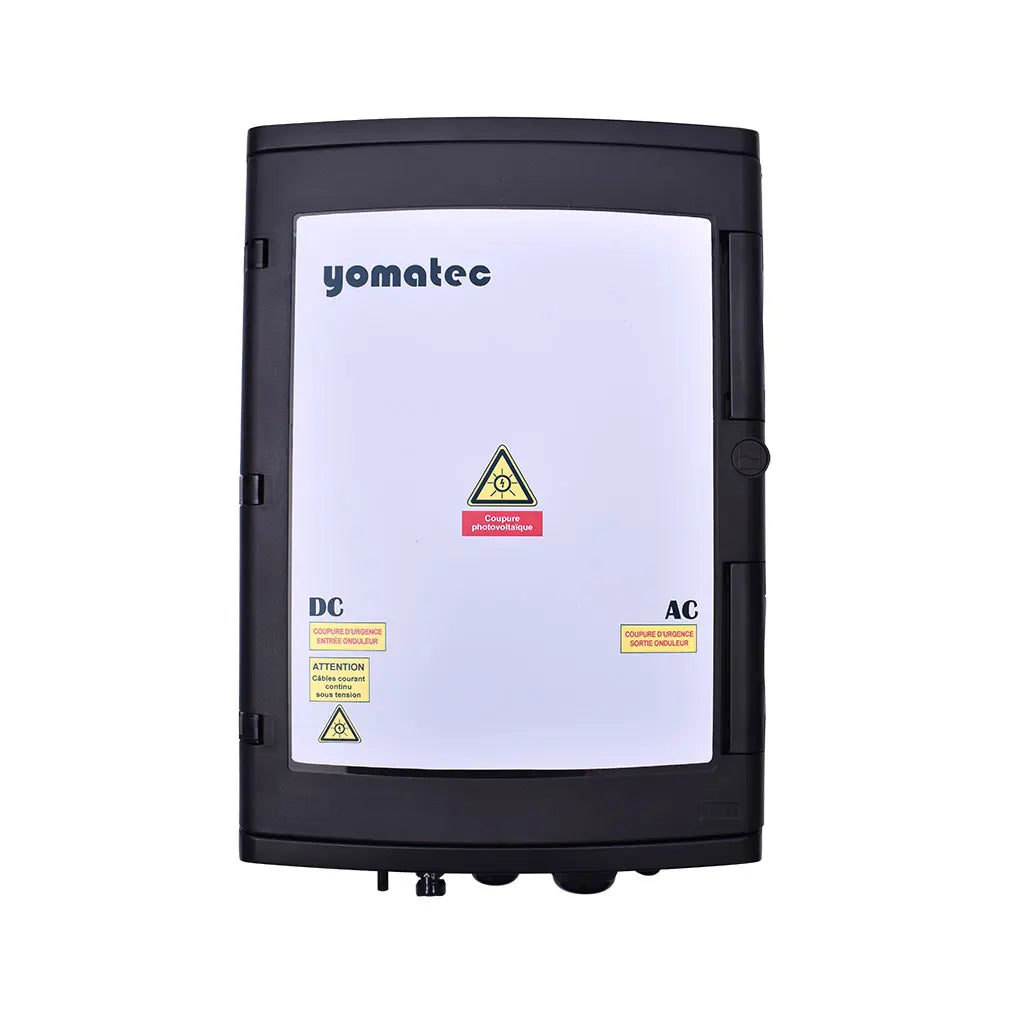

Coffret de protection compact AC/DC pour onduleurs Solis triphasés S5-GR3P3K/3P4K/3P5K/3P6K/3P8K/3P9K/3P10K - Huawei SUN2000-3KTL-M1/4KTL-M1/5KTL-M1/6KTL-M1 - Solplanet ASW3K/ASW4K/ASW5K/ASW6K/ASW8K-LT-G2 PRO - ASW5000H-T2/ASW6000H-T2/ASW8000H-T2

Le coffret de protection compact AC/DC T16A300‑11‑Y est conçu pour sécuriser les installations photovoltaïques triphasées résidentielles équipées d’un onduleur de moyenne puissance. Il s’adresse aux installateurs et intégrateurs B2B intervenant sur des systèmes alimentés en 400 V triphasé et souhaitant une protection combinée réseau (AC) et chaîne photovoltaïque (DC), dans un format prêt à poser.

Ce coffret T16A300‑11‑Y est dimensionné pour réseau triphasé 400 V AC et une tension continue jusqu’à 1000 V DC. Les spécifications techniques sont les suivantes :

• Partie AC : un disjoncteur 4 pôles calibre C16A (pouvoir de coupure 6 kA) est intégré, couplé à un interrupteur différentiel 300 mA de type A. Un parafoudre 4 pôles de catégorie II In = 5 kA, Imax ≈ 15 kA avec déconnecteur intégré est également intégré.

• Partie DC : deux interrupteurs‑sectionneurs 25 A 1000 V DC (2 MPPT) prennent en charge la partie photovoltaïque, accompagnés d’un parafoudre type II 1000 V DC In = 20 kA, Imax ≈ 40 kA. Entrées panneaux : 1 chaîne par MPPT ; sortie onduleur via bornier +/‑.

• Normes & fabrication : conforme aux références UTE C15‑712‑1 et NF C15‑100, fabriqué en France. Usage résidentiel uniquement (non ERP).

• Dimensions et poids indicatifs : env. 505 × 310 × 220 mm, poids ~4,5 kg.

En choisissant le coffret T16A300‑11‑Y, l’installateur bénéficie d’une solution « clé en main » adaptée aux installations triphasées de moyenne puissance. Le calibre C16A est spécifiquement dimensionné pour cette catégorie de systèmes, évitant un sur‑dimensionnement coûteux. La présence des parafoudres AC et DC et l’intégration complète AC/DC garantissent une protection globale – réseau et panneaux – ce qui maximise la fiabilité et réduit les opérations de maintenance. Le fait que tout soit pré‑configuré permet de gagner du temps sur le chantier et de simplifier la logistique pour l’intégrateur. Pour l’utilisateur final, cela se traduit par une installation photovoltaïque mieux protégée, conforme aux normes, et un meilleur retour sur investissement. Comparativement à un coffret générique, ce modèle se distingue par sa compatibilité directe avec un large éventail d’onduleurs triphasés modernes (Solis, Huawei, Solplanet) et par son adaptation optimisée à cette catégorie de puissance. Ce coffret est particulièrement adapté à des installations photovoltaïques triphasées dans un cadre résidentiel ou petit tertiaire, équipées d’un onduleur Solis S5‑GR3P3K à 3P10K, Huawei SUN2000‑3KTL‑M1 à 6KTL‑M1 ou Solplanet ASW3K/4K/5K/6K/8K‑LT‑G2 PRO / ASW5000H‑T2 / ASW6000H‑T2 / ASW8000H‑T2. Il se monte dans le local technique ou à proximité de l’onduleur, centralisant les protections AC et DC dans un boîtier mural compact. Il convient pour des projets d’autoconsommation ou d’injection réseau, dans une pla­gne de puissance modérée – ce qui permet à l’installateur d’optimiser matériel, temps d’installation et conformité.
