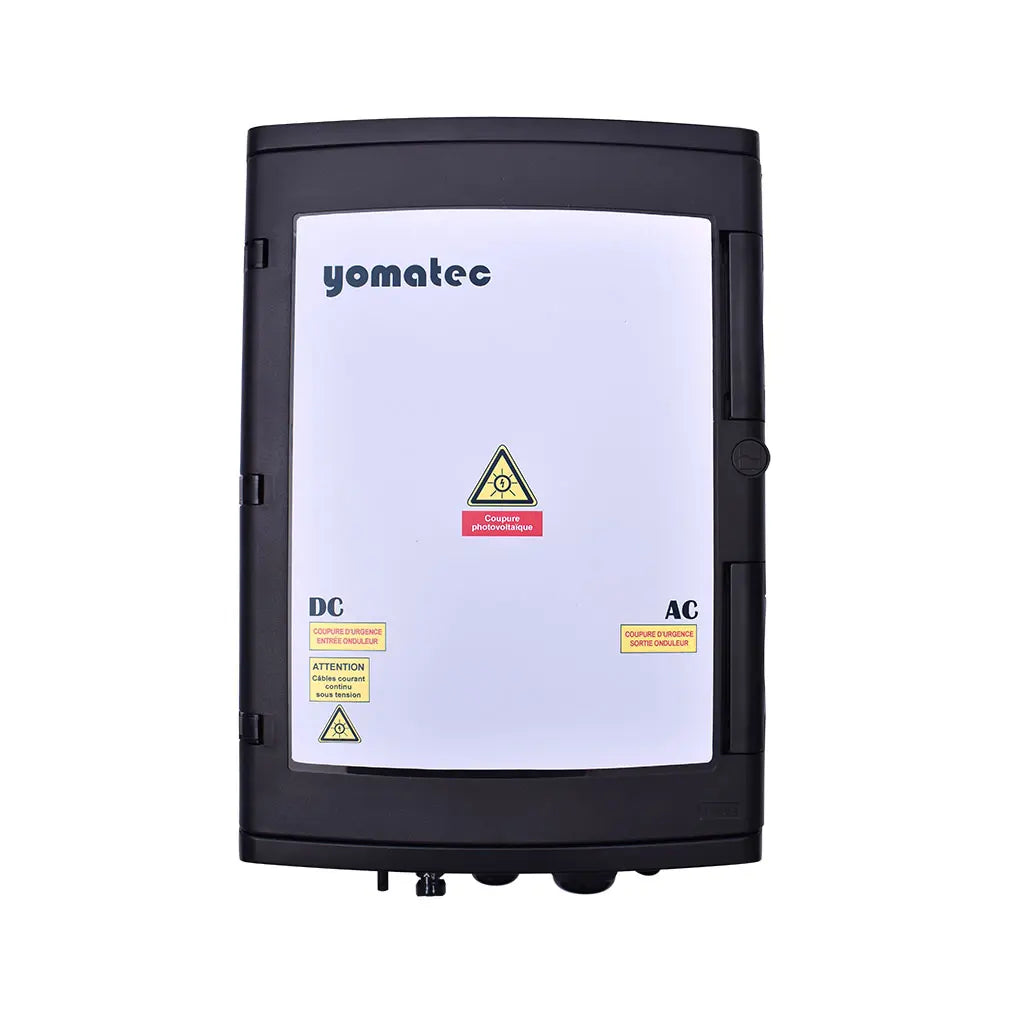

Coffret de protection compact AC/DC pour onduleurs triphasés Huawei SUN2000-8KTL-M1/10KTL-M1 - Solplanet ASW10K/ASW12K-LTG2 PRO - ASW10000H-T2

Le coffret de protection compact AC/DC T20A300‑11‑Y est une solution clé en main destinée aux installations photovoltaïques triphasées haut de gamme. Adapté à des onduleurs puissants (8 à 12 kW), il s’adresse aux installateurs spécialisés et intégrateurs B2B qui cherchent une protection centralisée, fiable et conforme pour la partie réseau (400 V AC) et la chaîne de panneaux (jusqu’à 1000 V DC).

Ce coffret T20A300‑11‑Y est dimensionné pour un réseau triphasé 400 V AC et une tension continue jusqu’à 1000 V DC. D’après la fiche constructeur :

• Partie AC : 1 disjoncteur 4 pôles de calibre C20A (pouvoir de coupure 6 kA) + 1 interrupteur différentiel 300 mA de type A. Un parafoudre 4 pôles de catégorie II (In = 5 kA, Imax ≈ 15 kA) avec déconnecteur est inclut.

• Partie DC : 2 interrupteurs‑sectionneurs 25 A pour 1000 V DC (2 MPPT) + 1 parafoudre type II 1000 V DC (In = 20 kA, Imax ≈ 40 kA). Les entrées sont de 1 chaîne par MPPT ; la sortie onduleur se fait via deux bornes +/‑.

• Fabrication française, pour usage résidentiel ou petit tertiaire (non ERP), boîtier compact IP65.

• Compatible avec onduleurs triphasés haut de gamme comme Huawei SUN2000‑8KTL‑M1/10KTL‑M1, Solplanet ASW10K/ASW12K‑LT‑G2 PRO et ASW10000H‑T2.

En choisissant ce coffret T20A300‑11‑Y, l’installateur dispose d’un matériel pré‑configuré et parfaitement adapté aux onduleurs triphasés de puissance élevée. Le dimensionnement AC/DC est optimisé pour ces plages de puissance, ce qui réduit la complexité de câblage, évite le sur‑dimensionnement inutile et accélère la mise en œuvre. La présence d’un parafoudre tant côté AC que DC renforce la durabilité de l’installation, protège contre les surtensions réseau et panneaux, et diminue les coûts de maintenance. Pour l’utilisateur final, cela signifie une installation protégée, fiable, conforme aux normes photovoltaïques et offrant un retour sur investissement optimisé. Comparé à un coffret générique non calibré pour ce type d’onduleur, ce modèle apporte une valeur ajoutée : compatibilité directe, simplicité d’intégration et performance accrue. Ce coffret trouve naturellement sa place dans une installation photovoltaïque triphasée de niveau résidentiel ou petit tertiaire, équipée d’un onduleur de la gamme Huawei SUN2000‑8KTL‑M1/10KTL‑M1 ou Solplanet ASW10K/ASW12K‑LT‑G2 PRO / ASW10000H‑T2. Il est monté dans le local technique, à proximité de l’onduleur, et centralise la protection AC et DC dans un seul boîtier mural compact. Il convient pour des installations en autoproduction, autoproduction + batterie ou revente. Grâce à son format spécifique triphasé 400 V/1000 V, ce coffret permet à l’installateur de standardiser ses chantiers pour cette gamme de puissance, avec gain de temps et meilleure efficacité.
